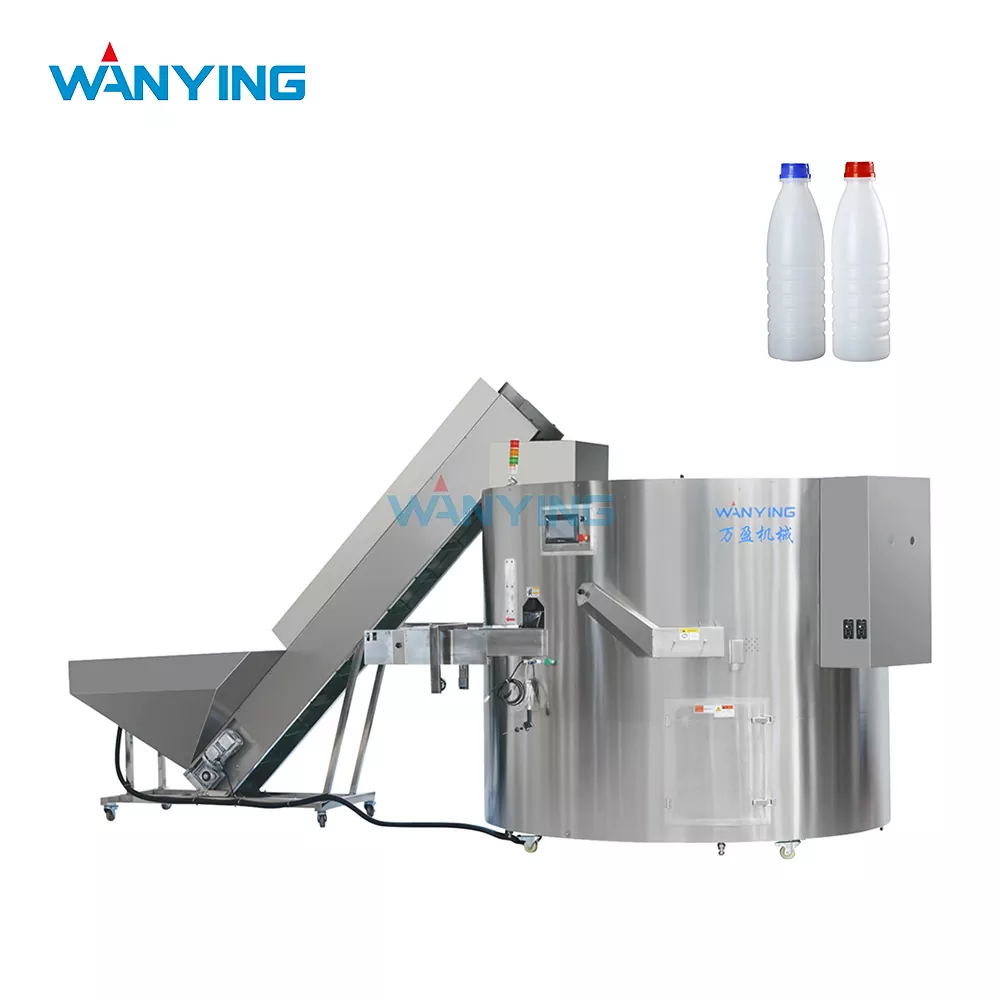

全自動ボトルスクランブラー

Wanying は、飲料、調味料、乳製品、液体食品業界向けの充填および包装自動化システムを専門とする専門メーカーです。 3,000 ㎡の生産拠点、複数の特許取得済みテクノロジー、1,300 を超えるエンジニアリング プロジェクト アプリケーションを備えた同社は、全自動ボトル アンスクランブラー ソリューションと完全なターンキー生産ライン統合を提供し、世界中の顧客が高効率の自動製造システムにアップグレードするのをサポートしています。

主な利点

1. 高効率自動仕分けシステム

この機械は、ランダムに配置されたボトルを整然とした生産フローに自動的に編成し、手作業を大幅に削減し、充填システムの上流ラインの効率を向上させます。

2. 優しいボトルハンドリング技術

衝撃の少ない搬送・位置決め機構を搭載し、ボトルの傷・変形・転倒を防止し、PET容器生産ラインへの安定供給を実現します。

3. 安定した連続給紙性能

高速生産環境向けに設計されたこのシステムは、下流の充填機へのボトル供給を中断なく維持し、ボトルネックを軽減し、ライン全体の効率を向上させます。

技術的パラメータ

全自動ボトルスクランブラーは、充填、キャッピング、ラベル貼付、および梱包機と統合して、完全な自動生産ラインを形成できます。

ボトルの解読原理と選別の仕組み

全自動ボトルスクランブラーは、ボトルの寸法に合わせて精密に設計されたポケットを備えた回転ディスクを利用します。ボトルがホッパーに積み込まれると、回転ディスクがボトルを上方に運びます。正しい向き (下流の要件に応じてネックダウンまたはネックアップ) に落ちたボトルは出口コンベアを通過しますが、位置がずれているボトルは向きを変えるためにホッパーに戻されます。

主要なメカニズム:

調整可能なポケット付き選別ディスク - ポケットはボトルの首の直径 (50 ～ 150 mm の範囲) に合わせたサイズになっており、適切な向きのボトルのみが通過します。

自動詰まり検出と反転 - センサーがボトルの詰まりを検出し、ディスクを一時的に反転させて、手動介入なしで詰まりを解消します。

デュアルセンサー検証 (光学 + 機械) – 選別精度 ≥99.5% を保証

ボトルの向きのオプション:

ネックダウン方向 – 充填前にボトルをすすぐ充填ライン用

ネックアップ方向 – スクランブルを解いてからボトルを直接充填するライン用

さまざまなボトル形状に素早く切り替え

丸型、角型などさまざまなペットボトル形状に対応します。異なるボトル サイズ (50 ～ 150 mm) 間の切り替えには、通常 5 ～ 15 分かかります。

調整可能なガイド レール - さまざまなボトル直径に合わせて工具を使わずに調整可能

交換可能なソーティングディスクポケット - さまざまな首のサイズに合わせてクイックチェンジポケットインサート

PLC レシピ ストレージ - 最大 50 個のボトル ​​プロファイルを保存し、すぐに呼び出すことができます

詰まりの検出と誤った方向に向けられたボトルの拒否

このマシンには次のものが装備されています。

ジャム検出センサー - ボトルの流れを監視し、ジャムが検出された場合はディスクを自動的に停止し、ボトルの損傷を防ぎます。

誤った方向に向けられたボトルの拒否 - 光学センサーが出口で不適切な方向のボトルを検出し、それらをホッパーに戻すようリダイレクトします。

ホッパーレベル低下アラート - ボトルの供給が少なくなるとオペレーターにアラートを発し、ラインの枯渇を防ぎます。

アプリケーションシナリオ

Wanying 全自動ボトル アンスクランブラーは以下の分野で広く使用されています。

・ボトル入り飲料水および飲料工場

・調味料・酢の製造工場

・乳製品・液状食品の加工ライン

・薬液包装講習会

・大規模OEM/ODMボトリング設備

安定したボトル供給と手作業の削減が必要な高速生産環境に特に適しています。

製造品質とエンジニアリング保証

Wanying は、厳格な工業製造基準と精密エンジニアリング プロセスを適用しています。

· CNC 加工による高精度の構造コンポーネント

・出荷前に完全な組み立てアライメント検査

・72時間連続動作試験による安定性検証

· 高品質の空気圧および電気部品の選択

· 一貫したパフォーマンスを実現する標準化されたモジュール式アセンブリ

同社はまた、複数の技術特許を取得しており、ISO に準拠した品質管理慣行に従っており、各全自動ボトルスクランブラーが長期生産使用における産業信頼性基準を確実に満たしていることを保証しています。

プレミアムコンポーネント:

PLC 制御: シーメンス

センサー：オムロン/SICK

空気圧コンポーネント: SMC / Airtac

電気接触器: シュナイダーエレクトリック

サービスへの取り組み

保証: 完成したマシンについては 12 か月 (消耗品を除く)

スペアパーツの入手可能性: 仕分けディスク、ガイド レール、センサー、および PLC ユニットについては 1 年間の保証

標準消耗品キット付属: センサーのスペアユニット、O リングシール、ガイドレールインサート、ドライブベルト

技術サポート: 2 時間以内の遠隔診断

よくある質問

Q1: Bottle Unscrambler はさまざまなボトルの形状に対応できますか?

はい。柔軟な生産のための調整可能なガイド システムにより、円形や角形のデザインを含むさまざまなペットボトルの形状に対応しています。

Q2: 送り速度は調整できますか?

はい、このシステムでは、PLC 制御による速度調整が可能で、さまざまな充填ライン要件に適合します。

Q3: 選別中にボトルが破損することはありますか?

いいえ、この機械は摩擦を最小限に抑え、ボトルの変形や傷を防ぐように設計された穏やかなガイドおよび位置決め構造を採用しています。

Q4：既存の生産ラインに接続できますか？

はい、モジュラー統合をサポートしており、ほとんどの標準的な充填および包装機器に接続できます。

Q5: Waying はどのようにして長期的な運用安定性を確保しますか?

精密な製造、継続的なテスト、特許取得済みの構造設計、高品質のコンポーネントの選択を通じて、産業環境における一貫した信頼性の高いパフォーマンスを保証します。
