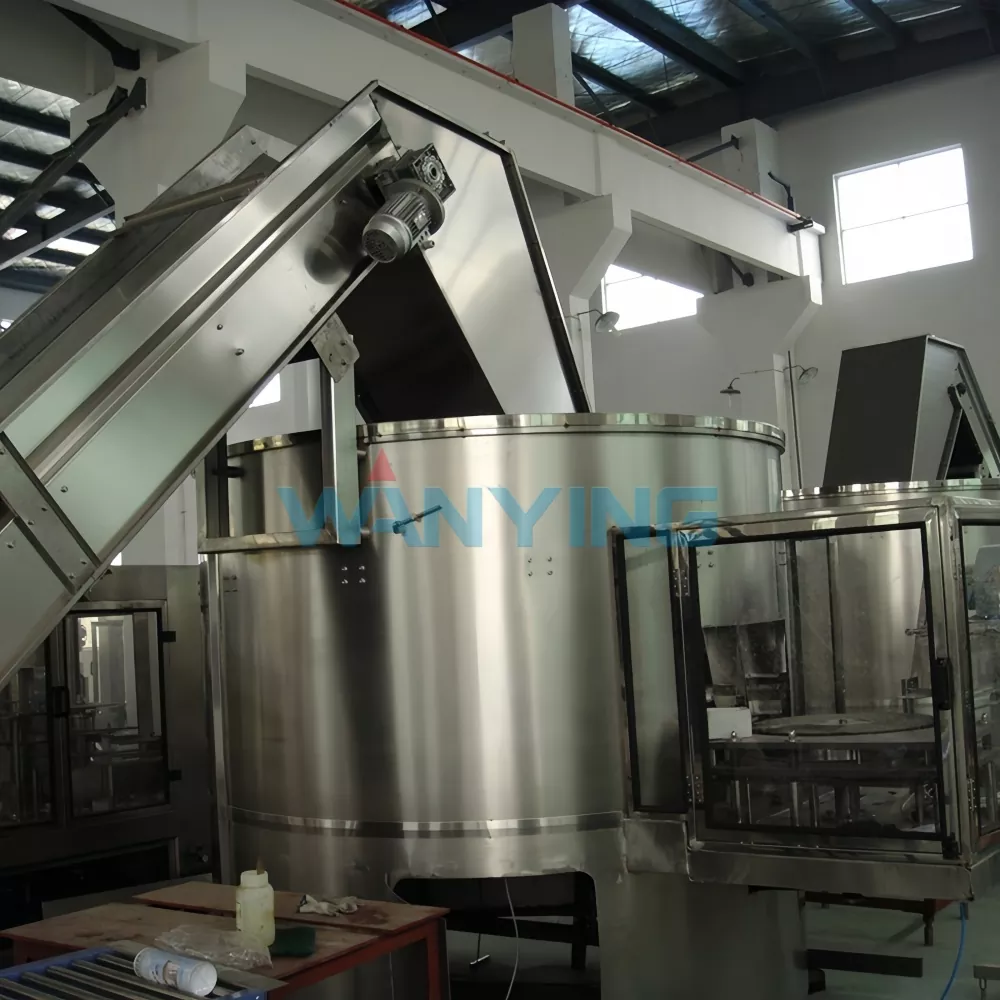

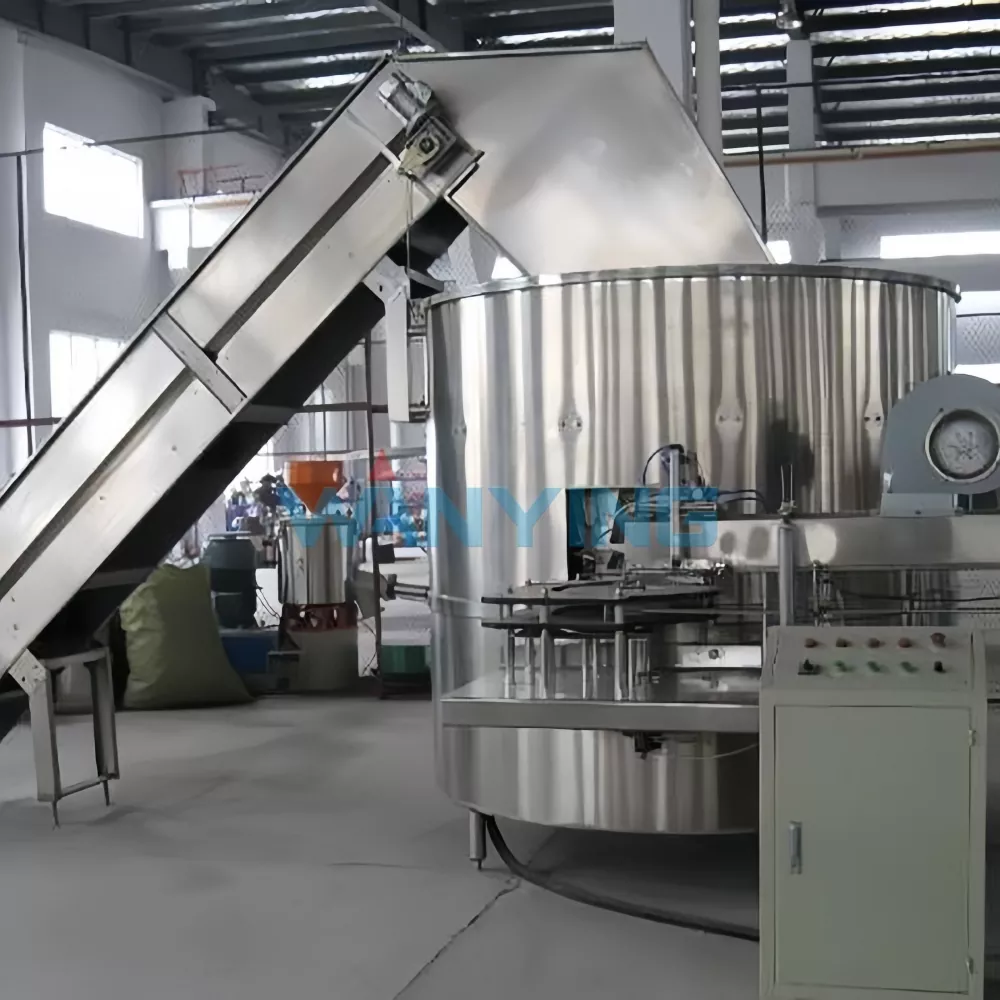

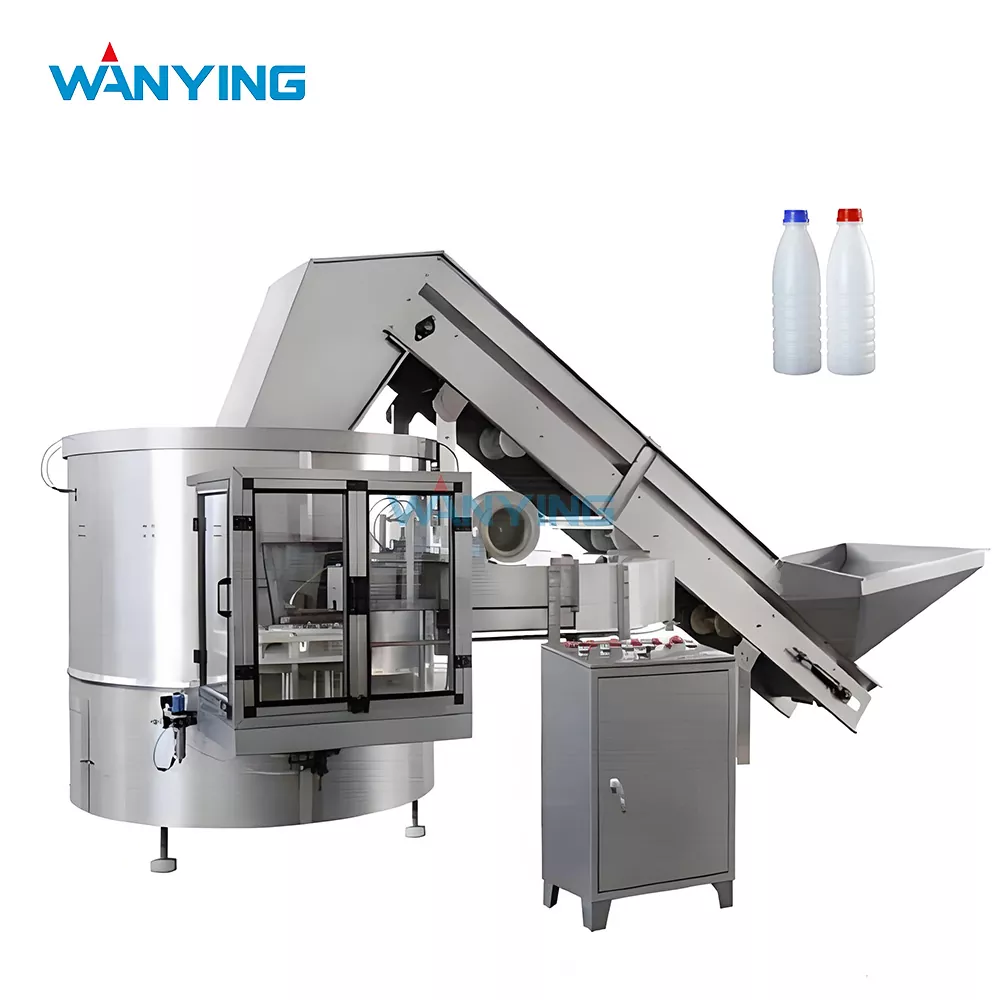

高速ボトルアンスクランブラー

製品の定義と機能の概要

高速ボトル アンスクランブラーは、ランダムに積み重ねられたペットボトルやバルクの PET ボトルを取り出し、自動的に向きを調整し、一方向の連続フローで充填、キャッピング、ラベル貼付機などの下流の生産装置に配送するように設計された自動充填前包装機です。

簡単に言えば、この機械は手動によるボトル供給と無秩序なボトル仕分けを完全自動の高効率ボトル整理システムに置き換えます。

機能:

・混合ボトルを自動で分離・方向調整

・ランダムに置かれたボトルを均一な直立方向に変換します。

· ボトルを中断することなく生産ラインに継続的に供給します。

· 高速充填システムへの安定した同期供給を保証します。

コア機能の位置付け:

これはフロントエンドの瓶詰め自動化モジュールとして機能し、完全な包装ラインの「始動エンジン」として機能します。これがなければ、下流の充填およびキャッピング装置は最大限の効率で動作できません。

コアセールスポイントと技術的利点

Wanying 高速ボトル アンスクランブラーは、工業生産の効率と安定性を念頭に置いて設計されています。

主な利点:

・大規模生産向けの超大容量設計（最大12,000本/時間）

· ≥99.6% の選別精度により、ボトルの向きが一貫していることが保証され、ラインの停止が減少します。

・安定した連続供給により手作業でのボトル装填が不要

・PLCインテリジェント制御により完全自動運転が可能

・ボトル径50～120mmまで幅広く対応

・ボトルの変形や傷を軽減する優しいボトルハンドリングシステム

・モジュール構造により迅速なメンテナンスと容易な調整が可能

運用上の価値:

・ボトルハンドリングセクションの労働依存を軽減します。

・上流供給の安定化によるライン全体の効率向上

・ボトルの詰まりや位置ずれによる生産の中断を最小限に抑えます。

· 24時間365日の連続産業稼働をサポート

高速アンスクランブル原理と動的安定性制御

1 時間あたり最大 12,000 本のボトルの速度で、回転ディスクは振動による位置ずれが発生することなく、正確な位置合わせを維持する必要があります。 Wanying 高速ボトル アンスクランブラーは以下を採用しています。

動的バランスのとれた回転ディスク – 高速回転時の振動を最小限に抑えるために精密にバランスがとれており、最大出力時でもボトルの向きが安定します。

高速サーボ駆動のインデックス – ディスクの回転と排出コンベアの速度を同期させ、排出ポイントでのボトルの積み重ねや隙間を防ぎます。

多段階の方向検証 - 3 つの検査ポイント (機械的ガイド、光学センサー、重量ベースのチェック) により、全速度範囲にわたって 99.6% 以上の精度を保証します。

即時紙詰まり回復 – 紙詰まりを検出すると、システムは自動的に 0.5 秒間逆転し、前進を再開し、オペレーターの介入なしで紙詰まりの 90% を除去します。

高速ボトル アンスクランブラーと標準ボトル アンスクランブラー – パフォーマンスの比較

空気圧効率と空気消費量の最適化

圧縮空気を継続的に消費する従来のアンスクランブラーとは異なり、Wanying 高速ボトル アンスクランブラーは、インテリジェントな空気節約システムを備えています。

デマンドベースの空気供給 – 空気はアクティブな選別チャネルにのみ送られるため、低速運転またはアイドル期間中の無駄が削減されます。

低圧動作 – 0.5 ～ 0.8 MPa に最適化されており、高圧アップグレードを必要とせずに標準的な工場空気システムと互換性があります。

統合された空気濾過 – 内蔵フィルター/レギュレーター/ルブリケータ (FRL) ユニットが空気圧コンポーネントを湿気や汚染から保護し、耐用年数を延ばします。

高速ライン同期とボトル流量制御

高速では、下流の充填およびキャッピング装置にとって、ボトルの間隔を一定にすることが重要です。 Wanying 高速ボトル アンスクランブラーの特徴:

エンコーダベースの速度マッチング – リアルタイムのエンコーダフィードバックにより、下流の充填機の速度に合わせてアンスクランブラーの出力速度を自動的に調整します。

アクティブなボトル間隔制御 – 一貫したボトルピッチ (50 ～ 200mm に調整可能) を維持し、充填機の供給時のパイルアップを防ぎます。

バッファゾーン管理 - 内蔵の蓄積コンベヤがバッファとして 50 ～ 100 本のボトルを保管し、上流のアンスクランブラーと下流のフィラー間の速度変動を吸収します。

ライン停止調整 - 下流の機械が停止すると、スクランブラーは自動的に速度を下げ、ボトルの圧力上昇を防ぎます。

従来の哺乳瓶による給餌方法との比較

従来のボトル供給ソリューションと比較して、Wanying の高速ボトル アンスクランブラーは自動化レベルと生産の安定性を大幅に向上させます。

1. 手動ボトル供給 vs 自動スクランブル解除

· 従来型: 高い人件費、一貫性のない速度、頻繁な中断

・ワニイングシステム：全自動、連続供給、安定した出力

2. 低速アンスクランブラー vs 高速モデル

· 従来の装置: 能力が限られており、大規模な生産ラインには不向き

・微速高速システム：安定した精度で最大12,000本/時まで対応

3. 基本的な機械選別 vs インテリジェント制御システム

· 従来型: 機械のみのガイダンス、高いエラー率

· 衰退システム: PLC 制御の下流マシンとのインテリジェントな同期

4. 生産ラインの効率への影響

· 従来のシステムは高速充填ラインでボトルネックになることがよくあります

・衰退システムにより上流の流れがスムーズになり、ライン全体の効率が最大化されます。

産業価値の概要

Wanying 高速ボトル アンスクランブラーは、高速自動化、精密な方向制御、安定した連続供給を組み合わせることで、最新の瓶詰め生産ラインの効率を大幅に向上させます。

これは単なるボトル選別機ではなく、飲料、乳製品、調味料、液体食品業界で完全に自動化された大容量の包装システムを構築するための重要なインフラストラクチャ コンポーネントです。

サービスへの取り組み

高速アンスクランブラーは生産ラインの先頭で動作しており、これが停止するとライン全体が停止します。 Waning は以下の優先サポートを提供します。

保証: 完成したマシンについては 12 か月 (消耗品を除く)

スペアパーツの入手可能性: 回転ディスク、ガイド レール、センサー、PLC ユニット、および空気圧コンポーネントについては 1 年間の保証

標準消耗品キット付属: センサースペアユニット (2 セット)、O リングシール、ガイドレールインサート (1 セット)、ドライブベルト (1 セット)、エアフィルターエレメント (2 個)

緊急技術サポート：1時間以内の遠隔診断（高速回線の場合は優先対応）

高速信頼性を実現するプレミアムコンポーネント

12,000 ボトル/時間では、すべてのコンポーネントが継続的な高負荷動作に耐える必要があります。

PLC 制御: シーメンス

サーボドライブ: 安川電機 / シュナイダー

センサー：オムロン/SICK（高速定格）

空気圧コンポーネント: SMC / Airtac

電気接触器: シュナイダーエレクトリック

周波数インバータ: Schneider / Danfoss

よくある質問

Q1: 高速ボトル アンスクランブラーと標準ボトル アンスクランブラーの主な違いは何ですか?

高速モデルは、より大きな生産能力 (最大 12000 ボトル/時間) 向けに設計されており、連続的な産業運用のためのより強力な安定性を提供します。

Q2: この機械は 1 つの生産ラインで異なるサイズのボトルを処理できますか?

はい、調整可能なガイド レールとモジュラー コンポーネントをサポートし、指定された範囲内のさまざまなボトル直径に対応します。

Q3: 壊れやすいペットボトルにも使えますか？

はい、システムは制御された搬送と穏やかな位置決めを使用して、衝撃を最小限に抑え、ボトルの変形を防ぎます。

Q4: 大量の空気消費量が必要ですか?

0.5 ～ 0.8 MPa の空気圧内で動作し、過剰な消費を生じさせずに効率的な産業用途に最適化されています。

Q5: 既存の生産ラインに組み込むことはできますか?

はい、モジュラー統合をサポートしており、ほとんどの充填、キャッピング、ラベル付けシステムと接続してフルライン自動化を実現できます。
