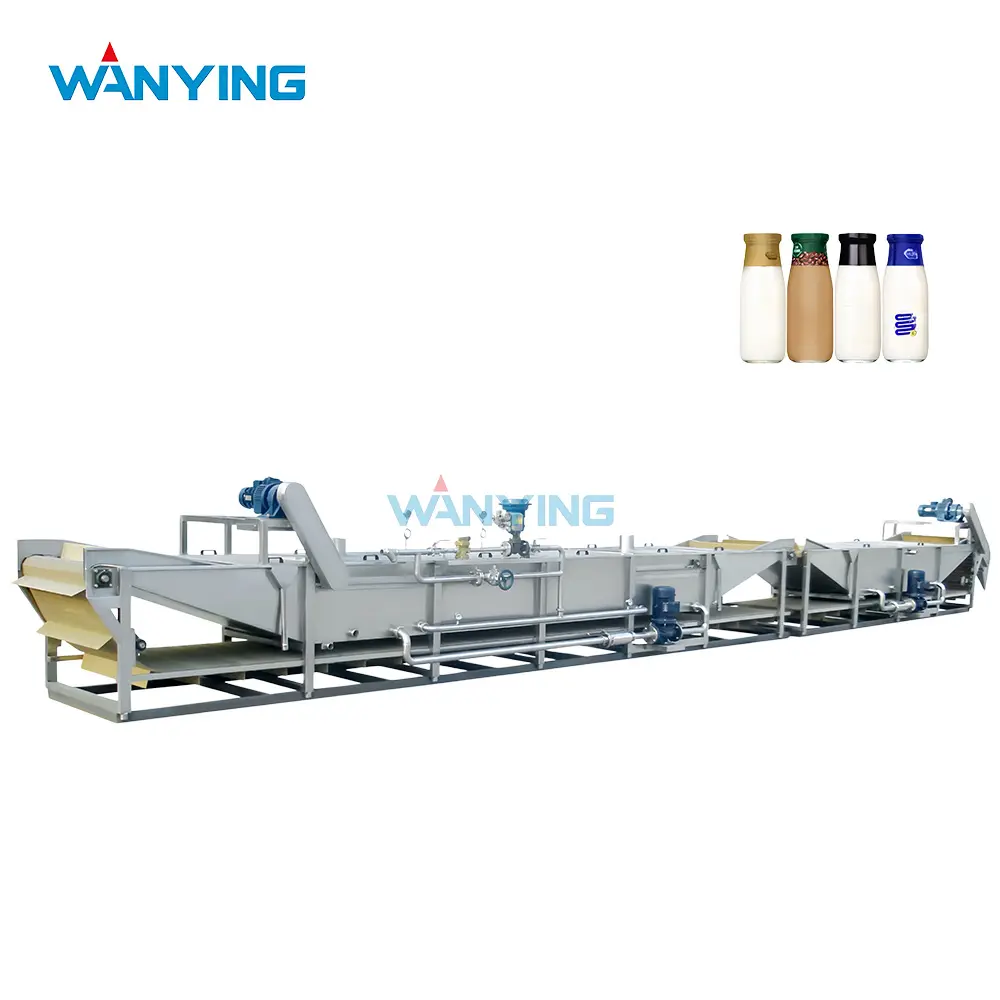

ウォーターバス殺菌装置

この設計は、製品の密度や容器の形状によってスプレー範囲が予測できない、濃厚なソース、発酵豆腐の瓶、重いガラス瓶に入った調味料、缶詰の果物や野菜に特に効果的です。 Wanying ウォーターバス低温殺菌装置は、加熱、保持、冷却バスを順番に通過させながら容器を静かに搬送する連続チェーンコンベアで設計されており、最小限のメンテナンスで正確な低温殺菌ユニット (PU) を提供します。その堅牢な構造、エネルギー効率の高い水の再循環、およびユーザーフレンドリーな制御システムにより、熱処理ラインを過剰に設計することなく信頼性の高い食品の安全性を求める中規模の生産者にとって実用的な選択肢となっています。

製品概要 – 要求の厳しい製品向けの浸漬技術

1 ウォーターバス殺菌装置とは何ですか?

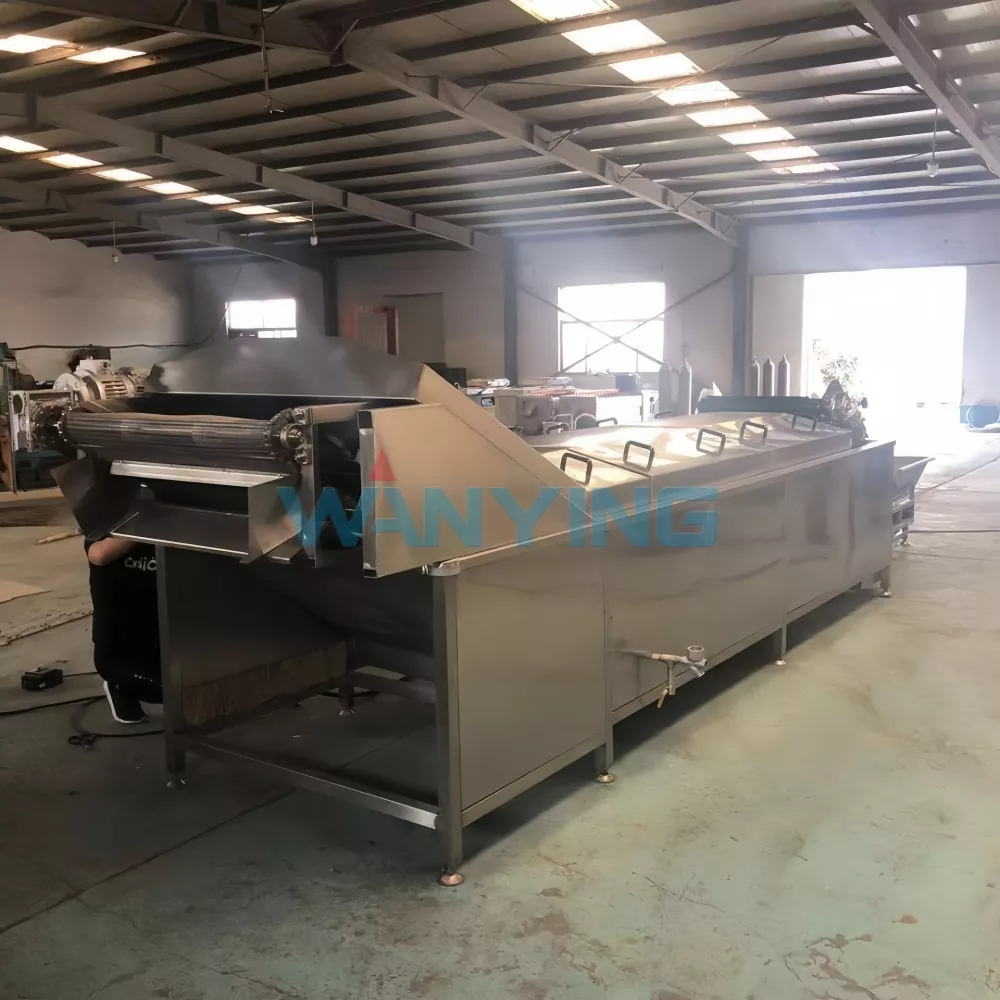

水浴殺菌装置は、シンプルでありながら非常に効果的な原理で動作します。充填および密封された容器は、徐々に温度が上昇するように維持された一連の水で満たされたタンクを通って搬送され、制御された期間低温殺菌温度に保持され、その後、次の浴を通して徐々に冷却されます。底部、側壁、首部を含む容器全体が完全に水に浸されるため、特に粘度の高い製品や表面が凹凸のある容器の場合、スプレー システムに比べて優れた熱伝導が得られます。ワニイング システムの特徴は次のとおりです。

· 複数の独立したバスセクション (通常は 4 ～ 7 つのタンク)、それぞれに独自の加熱、循環、温度制御が備わっています。

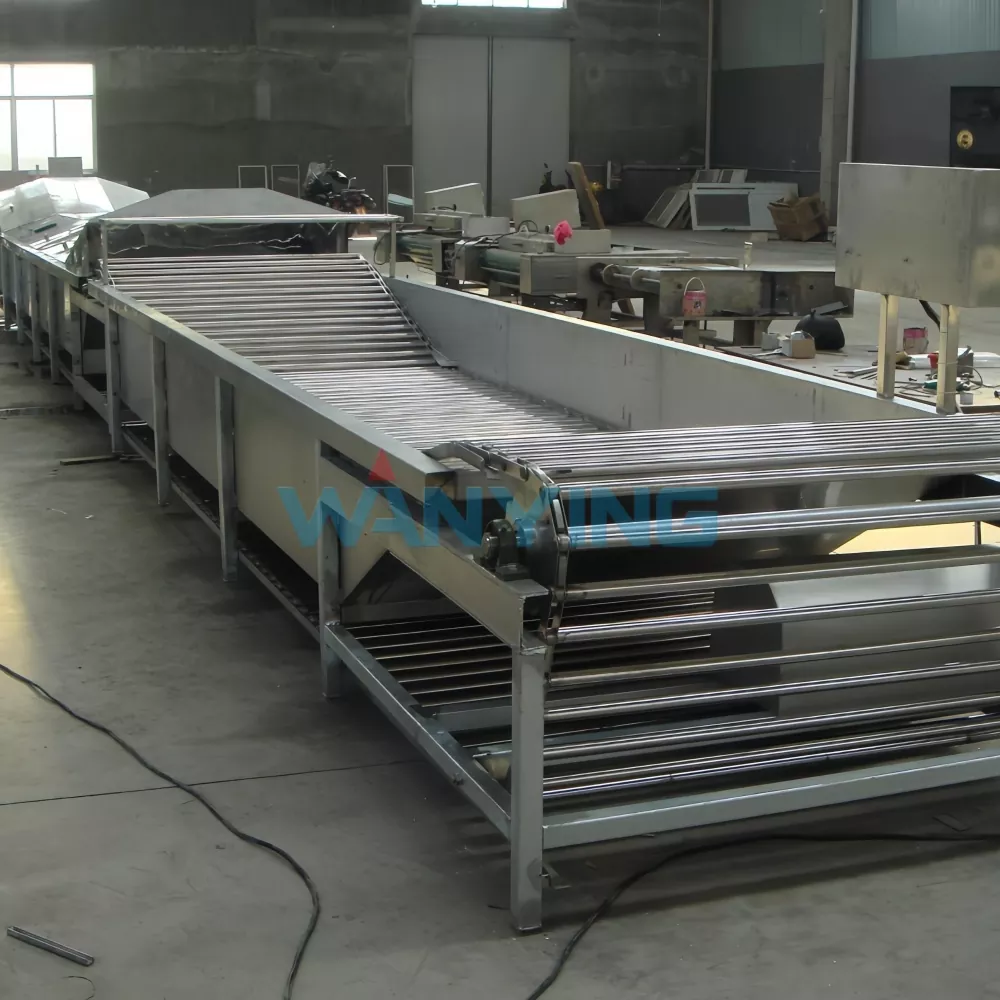

· さまざまなコンテナの高さと直径に対応する調整可能なキャリアバーを備えた水中チェーンコンベヤ

· 一定の水位と熱安定性を維持するためのオーバーフロー堰と水の再循環

・容器のズレや蒸発損失を補償する自動レベル制御

・製品温度を徐々に下げ、結露やラベルの損傷を防ぐ一体型冷却セクション

2 なぜ当社が選ばれるのか?

3 技術仕様（標準5バスモデル）

卓越したエンジニアリング - 実際の生産現場向けに設計

1 困難を予期する経験

スプレー システムでは一貫した結果が得られなかったために、ウォーター バス殺菌が選択されることがよくあります。長年にわたるこれらのシステムの設計を通じて、Wanying は繰り返し発生する運用上の問題点をいくつか特定し、解決してきました。

· 温度の成層 – 適切な循環がないと、熱水は上昇し、冷水は沈下し、垂直方向の温度勾配が生じます。当社のソリューション: 専用ポンプによって駆動される複数の深さの水中循環ジェットにより、槽温度の上下での変化が 0.3°C 未満であることが保証されます。

· 容器の浮き – 軽い容器 (プラスチック ボトル、特定のパウチ) は浮く傾向があり、コンベアの噛み合いを妨げ、詰まりを引き起こします。当社のキャリア バーには、すべてのコンテナを潰さずに完全に沈めた状態に保つ、穏やかなホールドダウン レールが含まれています。

· 水汚染の蓄積 – 製品が槽内を移動する際、小さな漏れや残留物が水質を悪化させる可能性があります。当社のシステムには、自動逆洗機能を備えた連続ろ過に加え、浮遊油やゴミを除去するスキミング堰が含まれています。

· ラベルの洗い流し - 熱湯に浸すと紙ラベルの接着剤が剥がれる可能性があります。当社では、最初の加熱バス用のラベル保護添加剤をオプションで提供しており、本格的な生産の前にお客様と一緒にラベルの事前テストを行うことをお勧めします。

多様な製品カテゴリーに合わせてカスタマイズされた 2 つの熱プロファイル

製品が異なれば、異なる低温殺菌戦略が必要となり、Wanying のエンジニアリング チームはそれに応じてバス構成をカスタマイズします。

カテゴリ 1: 高粘度のソースおよびペースト

トマトペースト、ピーナッツバター、チョコレートスプレッド、オイスターソースなどの製品は、対流熱伝達が不十分です。これらのために、私たちは次のことを行います。

· 保持槽の長さを延長して滞留時間を 30 ～ 40% 延長します。

· 内部熱抵抗を克服するために、より高い水温 (最大 95°C) を使用します。

· 追加の循環ポンプを設置して、コンテナ周囲の水の移動を最大化します。

結果: 中心温度は滞留時間の 80% 以内に目標に達し、表面層を過剰に加熱することなく適切な PU を確保します。

カテゴリー 2: 塩漬け豆腐

高い塩分、壊れやすい豆腐の質感、重いガラス瓶の組み合わせには、独特の課題があります。

· ジャーへの熱ストレスを防ぐために、より緩やかな温度勾配 (加熱速度 1 分あたり 3°C 以下) を使用しています。

・バスライナーには塩化物腐食に強いスーパー二相ステンレス鋼（2205）を採用。

· ブラインの濁りを引き起こす可能性のある急激な温度低下を避けるために、冷却バスを延長しました。

結果: 製品の質感はそのまま残ります。塩水の透明度は維持され、視覚的に魅力的です

カテゴリ 3: 野菜および果物の缶詰

金属缶は水浴加熱にすぐに反応しますが、缶の座屈を防ぐために慎重に冷却する必要があります。

· 当社の保持温度は、缶のサイズに応じて 88 ～ 92°C で 15 ～ 25 分間維持されます。

· 冷却槽は段階的に（85°C → 70°C → 55°C → 40°C）、缶の端を変形させる可能性のある内部真空の形成を防ぎます。

· コンベア速度は缶の充填速度に合わせて調整され、缶ごとの浸漬時間を一定に維持します。

カテゴリ 4: 重いガラス瓶に入った飲料

1L 以上のジュースまたはアイスティーのガラスボトルの場合:

・熱衝撃を避けるため、予熱は低温（45℃）から開始します。

· 6 番目のバス (予熱 1 と予熱 2) を追加して、より緩やかな温度勾配を作成します。

· キャリアバーには食品グレードのシリコンがパッドされており、重いボトルを衝撃から守ります。

3 コンポーネントの品質 – 信頼性の根幹

ウォーターバス殺菌装置は、一定の湿度、熱サイクル、および特定の製品の場合は腐食条件など、厳しい環境で動作します。 Waning のコンポーネントの選択は、この現実を反映しています。

当社はメーカーとしての地位を確立しているため、バスパネルのレーザー切断から溶接、圧力テストに至るまで、あらゆる製造段階で直接的な品質管理を維持することができ、機械が工場から出荷される前に、最終アセンブリが漏れゼロの社内基準を満たしていることを確認します。

4 フィールドパフォーマンスの検証

工場でのテストでは機械の完全性が確認されますが、実際のテストは生産条件で行われます。 Wanying のコミッショニング プロトコルには次のものが含まれます。

実際の負荷の下での熱マッピング:

コンテナ内に 24 個のデータロギング熱電対をコンベアの幅と高さ全体に分散して配置します。これらは浴シーケンス全体を通して温度を記録します。データを分析して次のことを確認します。

· すべての容器が目標の殺菌温度に到達

· 保持槽の出口で、最も温かい容器と最も冷たい容器の間の変化が 1.2°C を超えないこと

・熱衝撃を防ぐため、冷却速度は毎分2.5℃を超えません。

実稼働実行の検証:

お客様の製品については、15 分間隔でサンプルを採取し、フルシフト分の生産を実行します。これらは以下についてテストされています。

· 総血球数 (TPC) および特定の病原体 (製品規格による)

・ブリックス、pH、粘度、色（感覚パラメータ）

· シールの完全性 (クロージャーのトルクテスト、缶の真空チェック)

オペレーターのトレーニングと引き継ぎ:

お客様のチームが自信を持ってシステムを操作し、定期的なメンテナンスを実行し、一般的なアラームのトラブルシューティングを行えるようになるまで、私たちは仕事を辞めません。私たちのトレーニングには、次の実践的な練習が含まれています。

· 毎日の起動および停止手順

・浴槽温度設定値調整

・製品フォーマットの変化に伴うコンベア速度の変更

・お風呂内部の洗浄・消毒

・非常停止および停電対応プロトコル

主要な運用上の利点

1 比類のない熱均一性

容器を水に完全に浸すことで、スプレーシステムよりも 2 ～ 3 倍高い熱伝達係数が得られます。これはつまり：

· 同じ PU レベルの保持時間が短縮され、ライン スループットが向上します。

・大口径容器や厚肉容器の熱浸透性が向上します。

· 供給温度が変化しても、一貫した製品品質 (例: 午前中の起動と午後の定常状態)

2 操作の複雑さの軽減

スプレー ノズルがないため、粒子状物質、硬水スケール、製品残留物による詰まりのリスクがありません。日常的な清掃作業は次のとおりです。

・水面をすくって浮遊ゴミを探す（毎日）

・風呂水の排水と補充（毎週、製品の負荷に応じて）

・コンベヤチェーンの張りやキャリアバーの状態を点検（毎月）

このシンプルさは、ダウンタイムの短縮とメンテナンスの人件費の削減に直接つながります。

3 混合生産の柔軟性

ラインが異なるシフトで複数のタイプのコンテナを稼働している場合、ウォーターバス殺菌装置はハードウェアの切り替えを必要とせず、HMI を介してコンベア速度を調整するだけで滞留時間を変更できます。キャリアバーは、交換部品なしで 40 mm ～ 150 mm のコンテナ直径に対応できるように間隔を調整できるように設計されています。

現実世界のパフォーマンス – 現場からのケーススタディ

ケーススタディ 1 – 新疆のトマトペースト加工業者

このクライアントは、ヨーロッパ市場に輸出するために、3 kg の金属缶で濃縮トマト ペースト (ブリックス 28°) を製造しています。同社の既存のスプレー トンネル低温殺菌装置は、ペーストの粘度が高いため、一貫した中心温度を達成できず、その結果、腐敗率が 2 ～ 3% になり、顧客から拒否されることもありました。Wanying ソリューション:

· 拡張保持セクションを備えた 6 バス水殺菌装置 (92°C で 22 分)

· 缶周囲の水の動きを最大化する大流量循環ポンプ

· 自動化された pH モニタリングと苛性剤の投与により、浴槽水を中性に保ち、缶の腐食を防ぎます。

8か月後の結果:

・腐敗率が2.8%から0.2%に低下

· 最適化された冷却勾配により座屈を解消できる

· 輸出拒否: インストール以来ゼロ

· 蒸気消費量: バス断熱と向流熱回収により 15% 削減

追加の利点: 加熱速度が遅いため、ペーストの色の保持性が向上し、クライアントはヨーロッパのバイヤーからプレミアム価格を獲得できます。

事例 2 – 貴州省の発酵豆腐生産者

伝統的な陶器風の瓶で高級発酵豆腐を生産している家族経営の企業は、製品の独特の食感と風味を維持しながら生産を拡大する必要がありました。彼らの手動バッチ低温殺菌プロセスは労働集約的であり、保存期間の結果に一貫性がありませんでした。Wanying Solution:

· スーパー二相ステンレス鋼バスライナーを備えた 5 バス殺菌装置

・穏やかな温度プロファイル：50℃→62℃→76℃（保持、18分）→68℃→45℃

· ジャー同士の接触や欠けを防ぐゴム引きインサートを備えた特別なキャリアバー

· 水を曇らせる可能性のあるブライン液滴を除去するための連続ろ過

結果：

· 同じ労働力で生産能力が 2,000 瓶/日から 6,000 瓶/日に増加

・保存料を使用しない場合、賞味期限が6ヶ月から12ヶ月に延長されました。

・ブラインドテイストパネルにて「手作りと同じ」と評価された製品質感

オーナーは、均一な加熱により、バッチ処理で発生した「加熱しすぎたエッジ」が解消されたと評価しました。

14 か月後、クライアントは新しい施設用に 2 台目のユニットを注文しました

ケーススタディ 3 – 海南省の缶詰ココナッツクリームメーカー

ココナッツ クリーム (脂肪分 65%) は難しい熱特性を持っています。過熱すると脂肪が分離する可能性があり、低温殺菌が強すぎると製品が褐変する傾向があります。クライアントの既存のシステムでは、品質を損なうことなく商業的な無菌性を確実に達成することはできませんでした。衰退するソリューション:

· 非常に段階的な予熱を備えた 7 バス構成 (42°C → 50°C → 58°C → 67°C → 76°C 保持 → 65°C → 50°C → 35°C)

· 保持温度を低くし（76°C）、滞留時間を長く（35 分）することで、脂肪を分離せずに必要な PU を達成します。

· 酸素への曝露を減らし、酸化を防ぐための保持槽上の窒素ブランケット

結果：

· 低温殺菌後のサンプルでは脂肪の分離は観察されませんでした

・製品の色（L値）は、殺菌前の測定値の2％以内にとどまりました。

· 独立した安定性テストで保存期間が 24 か月を超えました

クライアントは現在、品質基準が非常に厳しい日本と韓国に輸出しています。

投資回収期間: 11 か月。不合格バッチの削減と「自然色」製品のプレミアム価格設定により促進される

事例 4 – 四川省の漬物工場

からし菜のピクルスと唐辛子は、重いガラス瓶に塩水の中に詰められています。塩分と酸の含有量が高いため標準物質に対して腐食性があり、ブライン中の粒子の量が多いためスプレー ノズルが汚れる可能性があり、スプレー低温殺菌が実用的ではありません。

· 4 バス水殺菌装置 (製品の pH が低いためシステムが短くなり、必要な PU が低くなります)

· すべての接液部は 2205 二相ステンレス鋼製

· 野菜の残骸を除去する自動逆洗機能を備えた 100 ミクロンのろ過

・低速コンベアで瓶の転倒を防止（漬物瓶の底が不均一）

パフォーマンス指標 (1 年間):

· 低温殺菌装置における腐食関連の故障がゼロ

· ノズルの詰まりの問題がありません (ノズルの詰まりの問題がありません。スプレー システムにはないもう 1 つの利点です)。

· 製品の安全性はすべての規制検査に一貫して合格しています

システムは週 6 日、1 日 2 シフトで稼働しており、平均ダウンタイムは月あたりわずか 1.2 時間です。

運用ガイドラインと統合

1 ウォーターバス殺菌のための製品の準備

最適な結果を得るには、次のことを確認してください。

· 容器は適切に密閉されています。浸漬中の水の浸入は安全上危険となる可能性があります。低温殺菌装置に供給する前に、陽圧シールテストを行うことをお勧めします。

· 水溶性接着剤を使用した外部ラベルはありません – 浸漬に耐えるラベルの種類についてアドバイスすることも、低温殺菌後のラベルの位置を変更することもできます。

· 均一な充填レベル - 過剰に充填された容器は膨張して漏れる可能性があります。充填が不十分な容器は浮く可能性があります。充填レベルのガイドラインを提供します

2 上流および下流の機器との統合

ウォーターバス殺菌装置は、シームレスなライン統合向けに設計されています。

· インフィード – コンベア速度マッチングインターフェースを介してフィラー排出と同期します。

· アウトフィード – ラベル付け、スリーブ、またはケースの梱包ラインに直接積み込むために、管理された温度でコンテナを配送します

· PLC 通信 – Modbus、Profibus、またはイーサネット/IP をサポートし、集中ライン制御を実現

3 水質管理

低温殺菌バスの水は、食品の安全性と機器の寿命の両方のために維持する必要があります。

・総合硬度：≦200ppm（熱交換器や容器表面のスケール防止のため）

· pH: 6.0 ～ 8.0 (中性範囲は腐食と容器の相互作用を最小限に抑えます)

· 残留塩素: ≤0.5 ppm (ステンレス鋼の孔食を避けるため)

当社には水処理推奨ガイドが含まれており、パッケージの一部として適切なろ過および化学薬品投与装置を調達できます。

よくある質問 (FAQ)

Q1: ウォーターバス殺菌装置のスプレートンネル殺菌装置と比較した主な利点は何ですか?また、どのような場合にどちらかを選択すべきですか?

A: 根本的な違いは熱伝達メカニズムにあります。ウォーターバスは容器を完全に浸し、360 度水と接触するため、次の用途に最適です。

・熱の浸透が遅くスプレーがムラになる高粘度の製品（ソース、ペースト、クリーム）

· スプレーシステムが完全にカバーできない可能性がある大型または奇妙な形状の容器 (1.5L 以上のガラス瓶、セラミック製の壺、楕円形の缶)

· ラベルが損傷しやすい製品 – 高圧スプレーよりも浸漬の方がラベルに優しい

· 硬水を使用する植物 – バスシステムはスプレーノズルのスケールの影響を受けません

スプレートンネルは、スペースが限られており、蒸気消費量を最小限に抑える必要がある、小型で均一な容器 (標準的な飲料ボトル、330 mL 缶) を使用する高速ラインに一般的に好まれます。ウォーターバスはより多くの床面積を占め、熱慣性が高くなりますが、均一性に優れ、メンテナンスの手間がかかりません。万英では、製品がスプレー殺菌 QC に一貫して失敗する場合、または最大ライン速度よりも信頼性とシンプルさを優先する場合に、ウォーターバス設計をお勧めします。

Q2: 浸漬中の容器の破損、特にガラス瓶の破損を防ぐにはどうすればよいですか?

A: ウォーターバス殺菌装置でのガラスの破損は、通常、熱衝撃、機械的衝撃、内部圧力の上昇の 3 つの要因のいずれかによって引き起こされます。それぞれに対応します。

· 熱衝撃 - 当社の予熱バスは温度を徐々に上昇させ (1 分あたり 2 ～ 4°C)、突然の膨張を防ぎます。連続する浴間のΔT は 15°C を超えることはありません。

· 機械的衝撃 – 水中コンベヤは、シリコン ストリップでパッドを入れた滑らかなキャリア バーを備えたモジュラー プラスチック チェーンを使用します。ボトルを中央に保ち、ボトル同士がぶつかるのを防ぐサイドガイドも付属しています。

· 圧力上昇 – 製品の液相の沸騰を防ぐために保持槽の温度が制御されます。炭酸飲料の場合は、保持温度を下げ、代わりに滞留時間を増やします。

当社の実績: 設置されているすべてのウォーターバス殺菌装置の平均破損率は 0.3 ～ 0.5% で、同じタイプの容器のスプレー トンネルの性能と同等かそれ以上です。

Q3: 万英はこの機器に対してどのようなアフターサービスとスペアパーツのサポートを提供しますか?

A: Wanying は、専任のアフターセールス チームを備えたフルサービス サプライヤーとして運営されています。私たちのサポートには以下が含まれます:

· コミッショニングとトレーニング - 当社のエンジニアは 3 ～ 5 日間オンサイトに滞在して、設置を完了し、検証テストを実行し、オペレーターをトレーニングします。包括的なマニュアル、ビデオガイド、トラブルシューティングのフローチャートを提供します。

· リモート診断サポート – すべてのマシンにリモート アクセス機能が装備されています。お客様の許可があれば、当社のエンジニアは PLC にログインして、アラーム履歴を確認したり、パラメータを調整したり、お客様のチームに障害発見を指導したりすることができます。応答時間: 営業時間内は 2 時間以内、営業時間外は 8 時間以内。

· スペアパーツの在庫 - 当社は、コンベヤチェーンセグメント、温度センサー、ポンプシール、熱交換器ガスケットなどの重要な摩耗部品の在庫を中国の工場で維持しています。通常の部品は 24 時間以内に発送されます。カスタム設計の部品は 7 ～ 10 日以内に納品されます。

· 予防保守契約 – 最大限の稼働時間を求めるお客様のために、当社は年に一度のサービス訪問を提供し、その間にスケジュールに従って包括的な検査、校正、コンポーネントの交換を行います。これらの契約には、優先技術サポートとスペアパーツの割引価格も含まれています。

· 保証範囲 – 構造フレームとバスライナーについては 24 か月、電気および機械コンポーネントについては 12 か月。当社は、率直な請求手続きにより自社の仕上がりを支持します。

ワニイングが低温殺菌市場で抜きん出ている理由

結論 – 要求の厳しい製品の実用的な熱処理

Wanying ウォーターバス殺菌装置は、困難な製品タイプにわたって一貫した殺菌結果を必要とする食品生産者に、簡単で信頼性が高く、非常に効果的なソリューションを提供します。スプレーではなく浸漬に依存することで、代替システムを悩ませるノズルの詰まり、不均一な被覆、不十分な熱浸透などの一般的な障害点を排除します。その堅牢な構造、柔軟な熱プロファイリング、およびエネルギーを意識した設計により、ソース、発酵製品、缶詰、飲料を規格外の容器で生産する中規模から大規模な操業にとって、信頼できる主力製品となります。数十年にわたる現場経験、透明性のある検証への取り組み、およびグローバルなサービス精神により、Wanying はお客様の熱処理への投資が単なる保証ではなく、エンジニアリングの完全性と応答性の高いパートナーシップによって保護されることを保証します。
