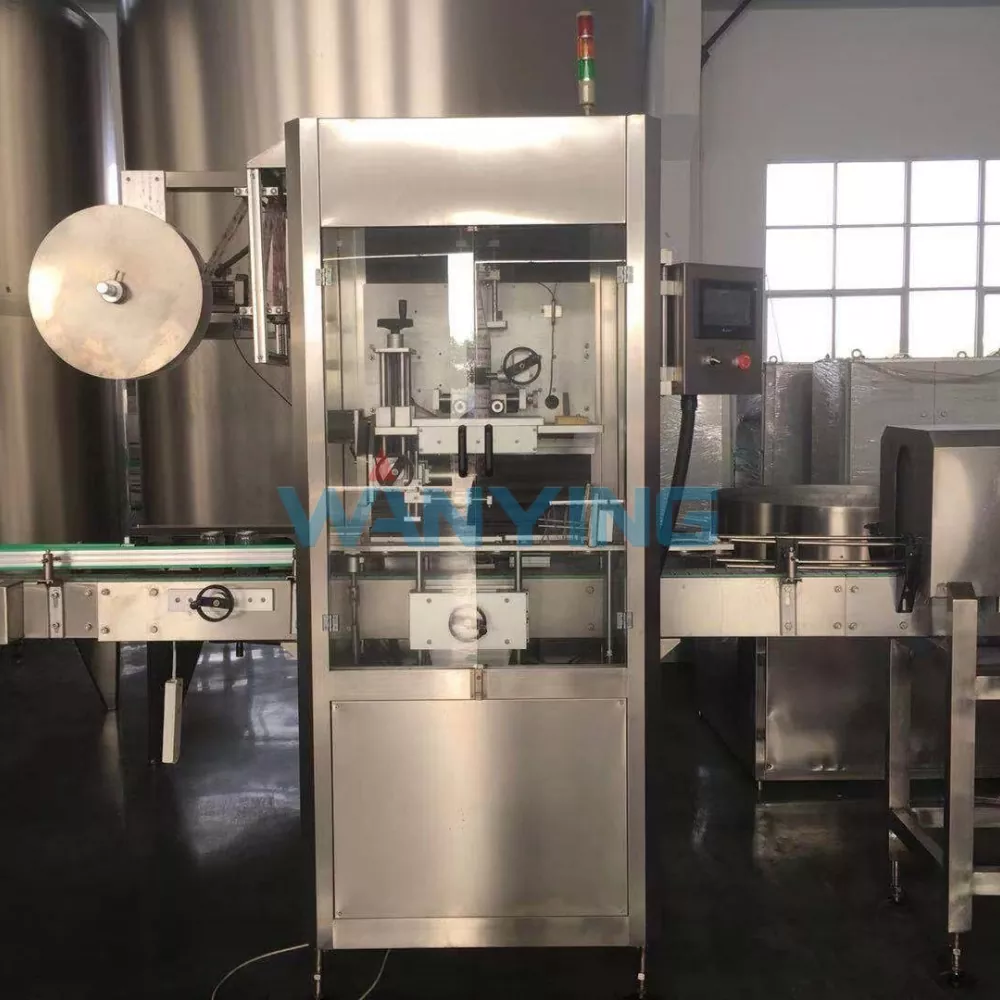

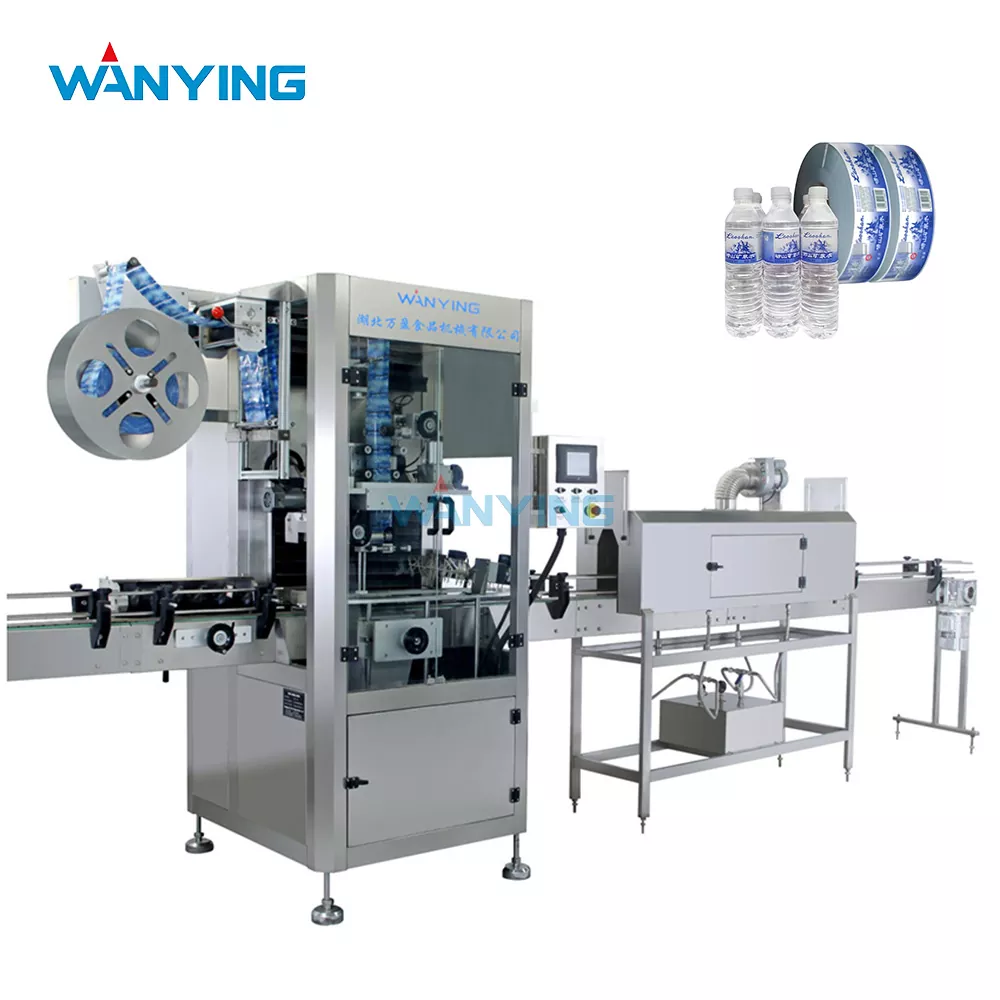

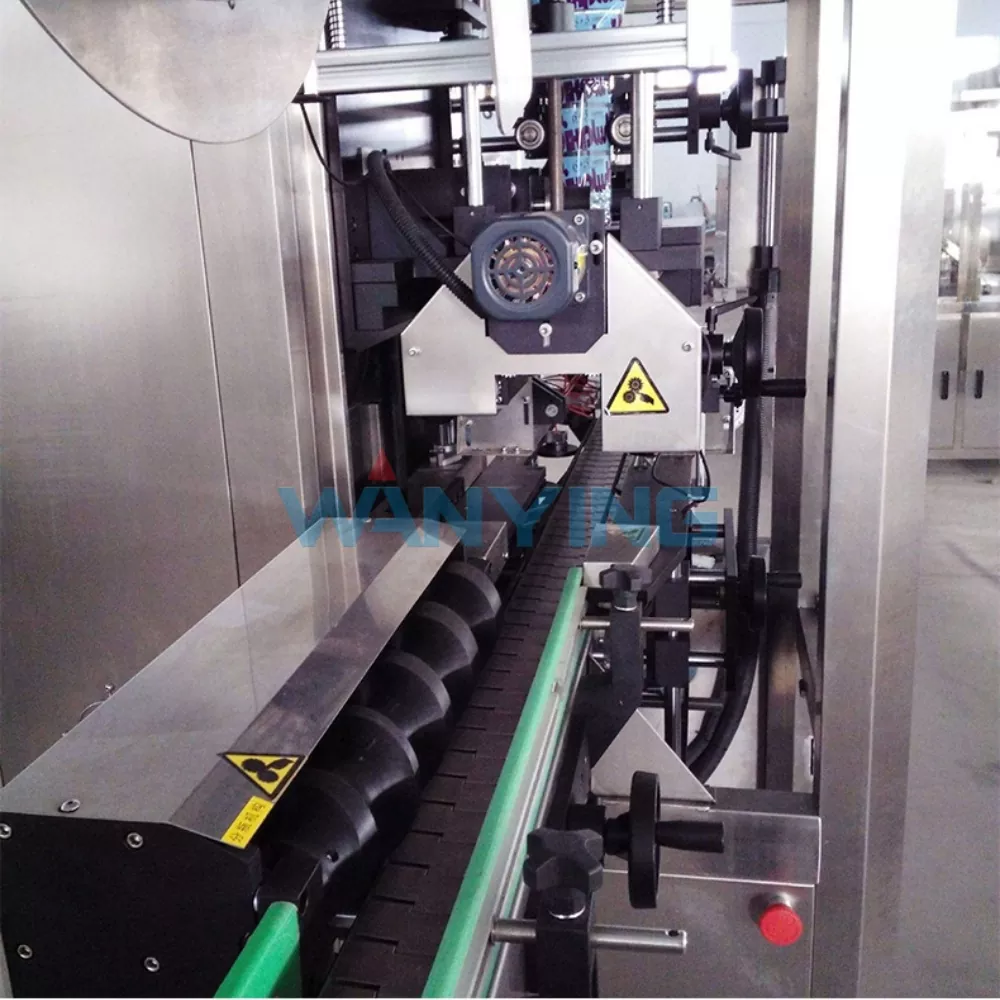

スリーブラベル貼付機

当社の機械は、精密なフィルム切断、マンドレル駆動のスリーブ貼り付け、および熱収縮トンネルを統合し、ラベルのサイズと容器の形状に応じて、しわのない正確に位置決めされたラベルを 1 時間あたり最大 25,000 個の容器に供給します。飲料、乳製品、調味料、発酵食品の生産ラインの厳しい環境向けに設計された Wanying スリーブ ラベル貼付機は、サーボ駆動のフィルム送り、自動スプライス検出、および迅速な切り替えのために最大 100 のラベル レシピを保存する使いやすいタッチスクリーン インターフェイスを備えています。熱風循環と調整可能な気流パターンを備えたエネルギー効率の高いシュリンク トンネル設計で設計された当社のシステムは、さまざまなフィルムの種類や厚さにわたって一貫した収縮を保証し、業界でよくある「ドッグイヤー」、しわ、複雑な容器形状の周囲の不完全な収縮といったフラストレーションを解消します。

製品概要 – あらゆるコンテナに多用途に装飾

1 スリーブラベル貼付機とは何ですか?

スリーブラベル貼付機は、事前にカットされた、または連続的に供給される熱収縮性フィルムを容器の周りに貼り付けます。通常、ロール状で供給されるフィルムは、所定の長さに切断され（容器の周囲と重なり部分を合わせた長さ）、マンドレルシステムで開かれ、容器の上を滑らせてからヒートトンネルを通過し、そこで熱風によってフィルムが容器の形状にぴったりと収縮します。その結果、首から付け根までを覆う全身 360° ラベルが完成し、最大限のブランド領域を提供し、クロージャーの上に伸ばすと改ざん防止機能が提供されます。Wanying システムは、次の 2 つの主要なモードで動作します。

· ロールフィードの連続操作 – フィルムはロールから引き出され、切断され、シールされてその場でスリーブを形成します。シームレスなラベル貼り付けが必要な高速ラインに最適です。

· プレカットスリーブの操作 – プレフォームスリーブはマガジンに装填され、個別に供給されます。これは、手作業によるスリーブの品質検査が必要な小規模な生産や不規則な容器形状に適しています。

どちらのモードも同じ堅牢なアプリケーションとシュリンク トンネル アーキテクチャを共有し、スリーブの形式に関係なく一貫性を確保します。

2 なぜ衰退スリーブラベル貼付機を選ぶのですか?

3 技術仕様 (ロールフィードモデル – 標準構成)

実際の生産需要に対応するエンジニアリング – 衰退しつつあるアプローチ

1 スリーブのラベル付けにおける永続的な問題の解決

スリーブラベルは、その装飾的な利点にもかかわらず、歴史的に運用上の不満に悩まされてきました。食品および飲料工場全体に機械を設置してきた長年にわたり、当社はこれらの問題点のそれぞれに対するソリューションを体系的に設計してきました。

問題点1：貼付時のフィルムのズレや傾き

フィルムがロールから引き出されるとき、静電気、張力の変動、ガイド ローラーの位置ずれにより、スリーブが容器に到達する前にねじれる可能性があります。当社のソリューション: フィルムの張力を±3 g 以内に維持する精密ダンサーアーム張力制御システムと、フィルムの経路に沿った 3 点の静電気防止イオン化バーを組み合わせたシステムです。その結果、スリーブが容器のベースに対して完全に直角に取り付けられ、プロフェッショナルらしくない角度のあるラベルが排除されます。

問題 2: 収縮が一貫していないため、シワや不完全な被覆が発生します。

異なるフィルム材料には異なる収縮率があります。PETG は主に円周方向に収縮しますが、PVC は円周方向と長さ方向の両方に収縮します。当社のシュリンク トンネルは、独立した温度と気流制御を備えたセグメント化された熱風ゾーン (通常は 3 ～ 5 つのゾーン) を備えています。容器の形状に合わせて角度を変えられる調整可能なエアノズルも付属しています。たとえば、四角いボトルを適切に収縮させるには、角に空気を集中させる必要があります。当社のノズル配列は数分で再構成でき、それに応じて空気の流れを方向付けることができます。

問題点3：「ドッグイヤー」（容器の角にある尖ったフィルムの突起）

シュリンク フィルムが角に達すると、過度に収縮して尖った部分が形成される可能性があります。当社のソリューション: フィルムが冷える前に、マイルドな圧力ローラーを使用して出てくる角を平らにし、きれいにトリミングされた外観を生み出す収縮後のスムージング ステーションです。

問題 4: 切り替えのダウンタイム

ラベルの寸法や容器の形式を変更するには、多くの場合、手動による機械的な調整が必要になります。当社のサーボ駆動カッターとクイックリリース ガイド レール クランプにより、レシピ システムが切断長さ、コンベア速度、トンネル温度を自動的にリセットし、切り替えを 8 ～ 12 分で完了できます。

2 素材の専門知識 – フィルムを製品および環境に適合させる

すべてのシュリンクフィルムが同じというわけではありません。 Wanying は、製品と動作条件に基づいたフィルムの選択に関する詳細なガイダンスを提供します。

食品と接触するラベル (ドリンクヨーグルト、醤油瓶など) には PETG または OPS を使用し、食品と接触しないラベルやコストが主な要因である場合には PVC を使用することをお勧めします。 PLA は、廃棄物ゼロの目標を目指すブランドにとって人気の選択肢として浮上しています。当社のマシンで PLA 処理設定を検証しており、これらをクライアントと共有できます。

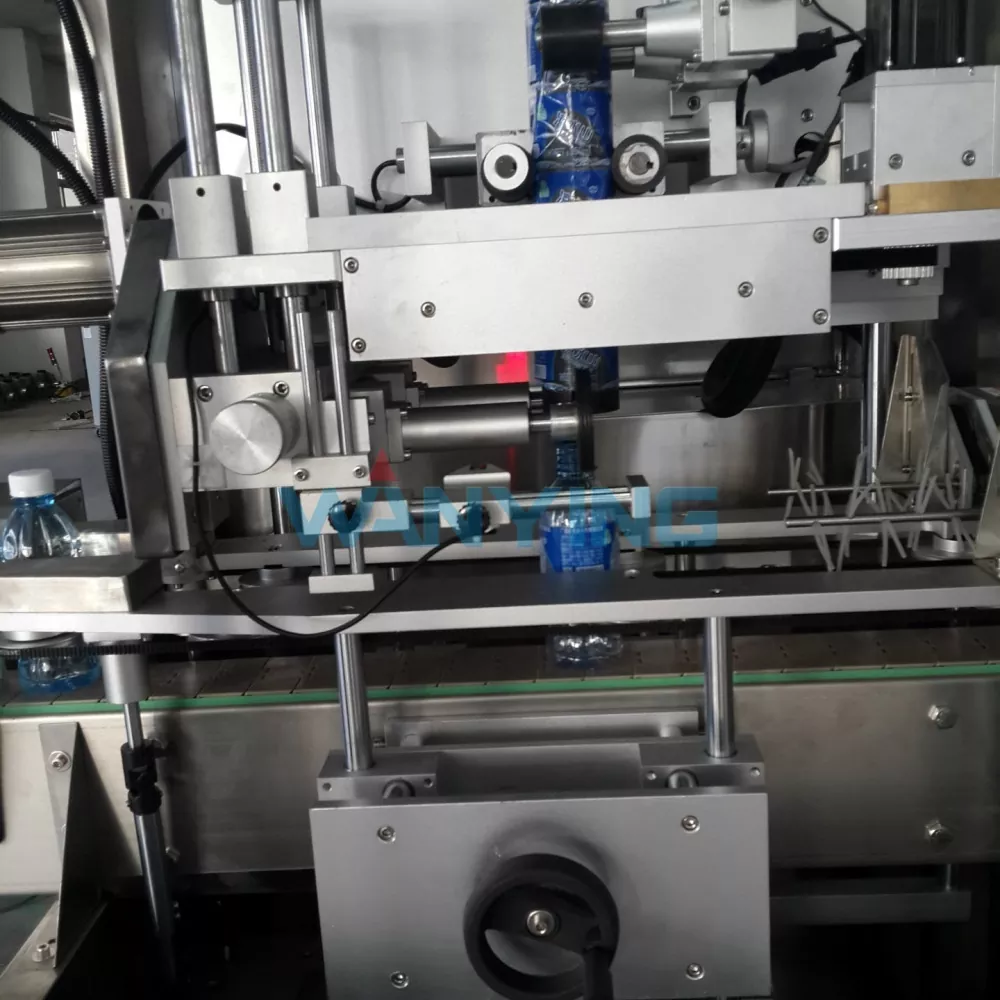

3 精密なフィルムの取り扱い – アプリケーションマンドレル

マンドレル アセンブリは、スリーブ ラベリング マシンの特徴的なコンポーネントです。私たちのデザインでは以下を使用しています。

· 硬質クロムメッキのステンレス鋼 – 摩擦と摩耗を軽減し、フィルムのスムーズな開口を保証します。

· 調整可能なマンドレル直径 – 5 分以内にマンドレルヘッドを交換することで、さまざまなコンテナサイズに対応します

· エアアシストフィルム開口部 - カット後に軽く空気を吹き込むとフィルムが拡張し、引っかかったり裂けたりすることなく容器の上を滑らせることができます。

また、フィルムの追跡を監視し、フィルムが中心からずれた場合に直ちにオペレーターに警告するフィルム ガイド検出システムも搭載しており、ミスカットやスリーブの無駄を防ぎます。

4 シュリンクトンネル – 均一な熱分布の科学

シュリンク トンネルは、多くの場合、スリーブ ラベルの品質のボトルネックになります。当社のトンネル設計の特徴: エアフローエンジニアリング:

· 熱風は、調整可能なノズル速度を備えた 2 つの独立したループ (上部と下部) を介して再循環されます。

· 風速は 2 ～ 15 m/s の範囲で個別に設定できるため、軽量コンテナと重量コンテナに合わせて微調整できます。

· 背の高いコンテナの場合は、首から底までの均一な収縮を保証するためにサイド ノズルを追加します。

暖房効率:

・外部の熱損失を軽減する断熱トンネル壁 (100 mm セラミックウール)

· 流入空気を予熱してエネルギーを節約する逆流空気再循環

· クイッククールダウン機能 - 生産が停止すると、メンテナンスアクセスのためにトンネルをシャットダウンし、15 分以内に 50°C まで冷却できます。

温度制御:

· 各ゾーンには独自の PID コントローラーがあり、設定値の ±1.5°C を維持します。

· HMI 上のすべてのゾーン温度のデジタル表示と、品質監査のための履歴ログ

統合と回線の互換性

1 上流の統合

· 速度整合コンベア制御を介してボトルアンスクランブラー、充填機、およびキャッピング装置と同期します。

· あらゆる方向のコンベア (一列、マスフロー、またはスターホイール) からのコンテナを受け入れます。

· オプションの容器間隔調整機構により、容器間の一定の隙間を確保し、スリーブを正確に適用できます。

2 下流の統合

· ラベル付きの容器を検査ステーション、インクジェット プリンター、またはケース包装業者に直接排出します。

· 収縮トンネル後の冷却コンベアにより、コンテナを取り扱う前に周囲温度に戻すことができます。

· オプションのラベル検査カメラは、ラベルの紛失、位置ずれ、またはしわを検出し、拒否メカニズムをトリガーします。

3 報告とトレーサビリティ

· 生産レポートには、ラベルが貼られた容器の合計、フィルム消費量 (m²)、不合格数、ライン効率が含まれます。

· プラント全体の SCADA システムと統合するためのオプションの OPC-UA 接続を使用した CSV 経由のデータ エクスポート

· レシピ変更ログは、誰がいつ変更を行ったかを追跡し、GMP および監査要件をサポートします。

現実世界のパフォーマンス – スリーブのラベル付けケーススタディ

ケーススタディ 1 – 江西省のプレミアムジュースボトラー

ユニークな形状のガラス瓶 (丸い肩と先細の底) に入ったコールドプレス フルーツ ジュースの生産者は、しわを作ることなく一貫してフルボディ ラベルを貼り付けることができるスリーブ ラベル システムを必要としていました。ボトルの非円筒形のため、これまでのラベル貼り付けは失敗に終わりました。感圧ラベルは適合せず、ロールフィードのラベルは曲率に対応できませんでした。解決策:

· 輪郭固有のシュリンクトンネルを備えた 6 ステーションロールフィードスリーブラベリングマシン

· ボトルの最大直径に合わせて特別に設計されたマンドレル。 360°全周に最適化されたフィルムカット長

· 側面 (ボトルの幅が広い部分) ではノズル速度が速く、首部分ではノズル速度が遅くなるように構成されたシュリンク トンネル (クロージャーの周りのラベルの歪みを避けるため)

結果 (10 か月の追跡):

・ラベル貼付成功率：99.7％（フィルム欠陥のみによる不合格、申請関連の不合格はなし）

· シュリンク品質: ランダムにサンプリングされたユニットの 100% にシワのないラベルが付いています。

· ライン速度: 18,000 ボトル/時間 (以前は 2,500 ボトル/時間の手動スリーブ塗布を使用していました)

· 消費者のフィードバック: このブランドは、全身をカバーしているため、棚への注目度が 22% 増加したと報告しました (店内の視線追跡調査によって測定)。

· 高品質のラベルによる省力化とプレミアム価格設定により、8 か月で ROI を達成

ケーススタディ 2 – 河北省の乳製品ヨーグルト飲料メーカー

このメーカーでは、飲むヨーグルトを200mLの角型ペットボトルに詰めており、底が広く口が細いボトル形状となっています。ボトルのキャップと首を一体で覆う不正開封防止スリーブが必要で、さらにバッチ コード用の透明な窓が必要でした。エントリーレベルのスリーブラベラーを使用した以前の経験では、ボトルの角に「犬の耳」が頻繁に発生し、タンパーバンドが一貫して破損するという問題が発生していました。衰退する解決策:

· コーナーポイントを排除する収縮後平滑化ローラーを備えたロールフィードスリーブラベラー

・シュリンクトンネルはコーナー専用のエアノズルで改良され、集中した空気流を四隅に送り、均一なシュリンクを保証します。

· シュリンクトンネルの前後に存在センサーにラベルを付け、タンパーバンドの完全性を検証します

測定可能な改善:

· 品質チームからの「ドッグイヤー」苦情が生産量の 8.5% から 0.2% に減少

· タンパーバンドの破損の一貫性: 毎週 500 個のランダムなサンプルにわたってテストされ、すべてがミシン目できれいに破損しました。

· ラベラーを既存のフィラーと統合した後、ライン速度が 10,000 ユニット/時間から 22,000 ユニット/時間に増加しました

· 生産者は、「クリーンでプロフェッショナルな外観」により、地元の食品業界のパッケージング賞を受賞しました。このような評価は初めてです。

· 年間コスト削減: フィルム廃棄物の削減と不良バッチの減少により 260,000 円

事例 3 – 福建省の醤油・調味料メーカー

このクライアントは、醤油、オイスターソース、酢をさまざまなサイズのボトル ​​(250 mL、500 mL、1 L) で瓶詰めしています。醤油は丸型、オイスターソースは角型、酢は楕円形など、形状が異なります。社内に能力がないため、スリーブのラベル貼り付けを契約梱包業者に委託していましたが、これにより輸送コストが増加し、小規模なプロモーション バッチを実行する能力が制限されました。Wanying ソリューション:

· クイックチェンジマンドレルとガイドレールシステムを備えたロールフィードスリーブラベラー

· 3 つのボトルの形状とサイズすべてのレシピを保存し、それぞれに特定の切断長さ、コンベア速度、トンネル温度プロファイルを設定

· 販促バッチ用にオプションのプレカット スリーブ マガジンをインストール (スリーブが少量事前に印刷されている場合)

1年後の結果:

・自社ラベル表示により、包装委託費120,000円/年を削減

・プロモーションバッチのリードタイムが3週間から2日に短縮（ラベル印刷から完成品まで）

· 3 種類のボトル間の切り替え時間: 平均 10 分 (以前の試用機の 45 分から短縮)

· 自動スプライス検出により、ラベルの無駄が 4.2% から 1.8% に削減されました。

· メーカーは、外部パッケージャーのような高額なセットアップ コストを必要とせずに、新製品 (1,000 ～ 2,000 ボトル) のテスト市場リリースを実行できる柔軟性を獲得しました。

事例 4 – 湖南省の豆腐生産者

発酵豆腐は、表面に凹凸のある陶器風のガラス瓶に入れて販売されます。彼らが数十年にわたって使用してきた伝統的な紙ラベルは、塩水からの湿気によって剥がれ落ち、小売店でのプレゼンテーションが不十分になってしまいました。スリーブにラベルを付けることも検討されましたが、以前の試みは失敗しました。フィルムが凹凸のある表面上で均一に収縮せず、エアポケットが残り、外観にしわが寄ってしまいました。

· ヒートトンネルには、フィルムが凹凸のある表面に「忍び込む」ことができるように、滞留時間を延長 (コンベア速度を遅く) する機能が装備されていました。

・より薄く、高収縮率のPETGフィルム（38μm）を採用し、凹凸面への追従性が向上しました。

· 収縮トンネルの後に二次研磨ステーション (ソフト ブラシ ロール) を追加して、フィルムをテクスチャに押し込み、エア ポケットを排除します。

結果:

· ラベルの密着性: ジャーの表面全体が連続的にシュリンクラップで覆われており、6 か月の保存テスト後も剥がれや泡立ちはありません。

· 新しいスリーブラベルはフルカラー印刷を可能にし（単純な 2 色の紙ラベルと比較して）、ブランドが伝統的なデザインを現代的な魅力で紹介できるようになりました。

· 生産者は、高級感を理由に小売価格を 8% 値上げし (販売量を減らすことなく)、価格決定力はパッケージのアップグレードによるものと直接的に考えています。

· ラベルの品質に関する顧客からの苦情は、月平均 12 件から過去 5 か月間で 0 件に減少しました。

· この成功により、生産者は他の製品ライン (発酵チリペーストや野菜のピクルス) にもスリーブを検討するようになりました。

メンテナンスと寿命

1 定期メンテナンスのチェックリスト

2 スペアパーツのサポート

稼働時間を重視するサプライヤーとして、Wanying は次のことを維持しています。

· すべての標準コンポーネント（切断ナイフ、ヒーターバンド、センサーモジュール、コンベアベルト）の地域スペアパーツ在庫

· 主要顧客向けの委託在庫（重要な部品を貴社のサイトに保管し、使用した場合にのみ請求されます）

・現地で調達できない部品については24時間緊急発送

よくある質問 (FAQ)

Q1: Wanying スリーブラベル貼付機はどのような種類の容器に対応できますか?また、丸ボトルと角ボトルでは異なる機械が必要ですか?

A: 当社の機械は、コンテナ形状の多用途性を最大限に高めるように設計されています。それは以下を処理します:

· 丸型コンテナ – 標準性能、最速速度

· 正方形と長方形 – シュリンク トンネル内でわずかに異なる空気分布が必要ですが、ノズルの角度と流量を調整することで提供されます (レシピで事前設定)

· 楕円形と先細り - マンドレル固有のフィルム開口設定とより長いトンネル滞留時間で処理されます。

· 非常に小さな容器 (直径 30 mm、サンプルボトルなど) – ミニマンドレルを取り付け、コンベアガイドを調整して容器の安定性を維持します。

· 大型コンテナ（直径 150 mm、高さ 350 mm まで） – 当社の標準構成

形状に合わせて別の機械を用意する必要はありません。同じユニットで、適切なレシピ設定と、場合によっては簡単なマンドレル変更 (50 mm を超える直径シフトの場合) を使用して、丸型ボトル、角型カートン、楕円形ジャーを稼働させることができます。毎日大幅に異なるサイズのコンテナを運用しているお客様向けに、2 つのマンドレル サイズを取り付けられるデュアル マンドレル タレット オプションを提供します。切り替えには 3 分もかかりません。

Q2: 一般的なフィルムの廃棄率はどれくらいですか?また、それを減らすにはどうすればよいですか?

A: スリーブのラベル付けにおけるフィルムの無駄は 3 つの発生源から発生します。セットアップの無駄 (切り替え中)、スプライスの無駄 (新しいロールを接合するとき)、および拒否の無駄 (欠陥のあるスリーブが検出されたとき) です。当社の典型的なクライアントは、フィルム全体の利用率 94 ～ 97% を達成しています。セットアップの無駄 - ラベルの寸法または素材を変更する場合、システムが安定するにつれて最初の 5 ～ 10 枚のスリーブの寸法がずれる可能性があります。当社のレシピメモリはこれを最小限に抑えます。サーボ駆動カッターを使用すると、安定化に必要なスリーブは 2 ～ 3 枚だけで、古い空気圧システムの場合のように 20 ～ 30 枚ではありません。スプライシングの無駄 – 自動スプライサーを使用しないロール交換では、機械を停止して新しいフィルムを手動で供給する必要があり、ロール交換ごとに 1 ～ 2 メートルのフィルムが失われます。当社のオプションのゼロスプライス システム (フェストゥーン アキュムレータ) により、機械の稼働を継続しながら新しいロールを結合できるため、この無駄が完全に排除されます。廃棄物の廃棄 - 当社の視覚検査では、不適切に切断されたスリーブや不適切に適用されたスリーブは拒否されます。いずれにせよ、これらは最終製品では受け入れられないため、無駄ではなく品質保証コストとして考慮することをお勧めします。全体的なフィルムの消費を最小限に抑えるために、次のことも提案します。

· より長い長さのフィルム ロールを注文する (シフトあたりのスプライスが少なくなる)

· 製品保護が可能な場合には、より薄いフィルム (30 μm まで) を使用する

· ダブルピックの原因となる静電気によるフィルムの粘着性を防ぐため、フィルム ローラーを定期的に清掃します。

Q3: 収縮トンネルは、特に温度に敏感な製品の場合、製品の品質にどのような影響を与えますか?

A: スリーブのラベルが貼られた製品の多くは熱に弱いことを理解しています。ヨーグルト培養物、コールドプレスジュース、発酵製品、および特定の乳製品は、長期間高温にさらされると劣化する可能性があります。ワインイング シュリンク トンネルは、製品自体への熱への曝露を最小限に抑えるための 3 つの戦略で設計されています。

· 可能な限り短いトンネル長 - 高速熱風 (最大 15 m/s) を使用して熱をフィルムに急速に伝達するため、従来の設計よりもトンネルを短くすることができます。トンネル内の通常の滞留時間は 3 ～ 6 秒ですが、古いシステムでは 8 ～ 12 秒でした。

· 局所加熱 – 熱風は主に製品ではなくフィルム表面に当てられます。トンネルの空気が 180°C の場合でも、コンテナの本体温度は通常、通過中にわずか 3 ～ 5°C しか上昇しません。

· アクティブ冷却 - 当社のオプションのポストトンネル冷却ゾーンは、周囲の空気ジェットを使用して、出口から 2 秒以内にラベルの表面温度を 40°C 未満に下げ、製品へのさらなる熱伝達を停止します。

極端に温度に敏感な製品（コールドチェーン流通が必要なプロバイオティックドリンクなど）の場合は、低温（90～120℃）で収縮し、トンネルを低い温度で動作させることができるPETGフィルムの使用をお勧めします。また、下流の機器に到達する前に、周囲の空気を高速で使用してラベルと容器の両方を冷却する、空気のみの冷却トンネル (水や冷却装置を使用しない) も提供しています。温度に敏感なカテゴリーにわたる 80 以上の設置において、当社のシュリンク トンネルが原因で製品の品質が低下したと報告した顧客はいません。

7. ワニイングがスリーブラベル技術で傑出している理由

8. 結論 – ブランド構築、プロセス合理化への投資としてのスリーブ

Wanying Sleeve Labeling Machine は、食品および飲料の生産者が容器の装飾に取り組む方法を変革します。改ざん防止機能を備えた全身 360° グラフィックスを有効にすることで、スリーブは混雑した小売店の棚でブランドの存在感を高めます。同時に、当社のエンジニアリングは信頼性、迅速な切り替え、フィルムの多用途性に重点を置いており、ラベル貼り付けプロセスがボトルネックではなく、コスト効率の高い、低摩擦の生産ラインのコンポーネントとなることを保証します。当社は、クライアントが省力化、フィルム廃棄物の削減、および包装コマンドを強化したプレミアム価格設定を通じて大幅な ROI を達成しているのを見てきました。さらに、外部のパッケージに依存せずにプロモーションおよびテスト市場のバッチを実行できるため、ラベリングを外注する競合他社よりも迅速に市場動向に対応する機敏性が得られます。数十年にわたる食品および飲料ライン統合の専門知識、エネルギー効率の高い設計への取り組み、およびグローバルなサービスの考え方により、Wanying は、長期にわたって構築され、お客様の特定のニーズに合わせて構築されたスリーブ ラベリング ソリューションを提供します。
